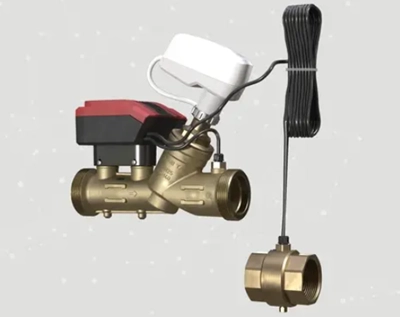

TA-Smart, la vanne connectée tout-en-un

Dans les installations hydrauliques des bâtiments tertiaires, industriels ou de logements collectifs, les enjeux de régulation fine, de suivi énergétique et d’équilibrage dynamique imposent des solutions à haute valeur ajoutée.
TA-Smart, développée par IMI TA, répond à ces contraintes en réunissant dans un seul corps compact une vanne de régulation, un capteur de débit, un capteur de température et une interface de communication Modbus. Cette vanne connectée assure à la fois le pilotage du débit, la mesure continue et la remontée des données vers une GTB. Un dispositif tout-en-un pour optimiser les performances énergétiques des réseaux de chauffage, de refroidissement ou d’ECS.

TA-Smart : mesure, contrôle et équilibrage intégrés

Vanne connectée intelligente pour installations CVC

Multi-fonction en un seul appareil

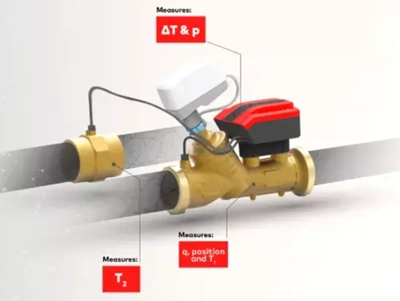

TA-Smart combine 4 fonctions dans un seul équipement :

• Vanne de régulation motorisée (PID embarqué)
• Débitmètre à haute précision (plage : 0,07 à 5 m³/h)
• Capteur de température (aller et retour)
• Interface de communication Modbus RTU

Elle permet un pilotage autonome du débit en réponse à une consigne de puissance, un suivi en temps réel du ΔT, et une limitation automatique du débit maximal pour éviter les surdébits. L’appareil s’intègre facilement à tous types de réseaux grâce à une alimentation 24 V AC/DC, et un actionneur 0-10 V ou 3 points selon la configuration du chantier.

Solution conforme aux exigences BACS

Conforme au décret BACS, RE2020 et labels HQE

TA-Smart facilite l’atteinte des objectifs réglementaires :

• Optimisation des débits et températures pour réduire les consommations
• Remontée de données vers une GTB ou un outil de supervision
• Diagnostic facilité pour la maintenance ou l’exploitation
• Intégration dans des stratégies de modulation ou de coupure selon l’usage

Performances mesurées :

• Précision de mesure du débit : < 3 %
• Plage de température : 0 à 100 °C
• Raccordements : DN15 au DN125
• Interface : communication Modbus, régulation PID embarquée

TA-Smart répond aux exigences du décret BACS (bâtiments > 1 000 m²) pour la régulation terminale, et s’inscrit dans une logique de performance compatible HQE, BREEAM, LEED.

TA-Smart : mise en œuvre rapide et maintenance simplifiée

Vanne connectée prête à intégrer dans les réseaux hydrauliques

Grâce à son architecture compacte et à ses fonctionnalités embarquées, TA-Smart réduit significativement :

• Le temps d’installation (aucun capteur externe à ajouter)
• Les opérations de paramétrage sur site
• Les coûts de câblage grâce à la connexion unique

Sa courbe caractéristique linéaire assure une stabilité de régulation, même en cas de variation de pression ou de charge, sans nécessiter de vanne de régulation indépendante ou d'équilibrage manuel.

Données clés :

• Débit : 0,07 à 5 m³/h
• Alimentation : 24 V AC/DC
• Communication : Modbus RTU
• Actionneur : 0–10 V / 3 points
• Fonction ΔT intégré, calcul de puissance thermique

La vanne TA-Smart s’adresse aux professionnels à la recherche d’une solution simple, précise et connectée, adaptée aux réseaux modernes en chauffage, rafraîchissement ou ECS. Elle remplace jusqu’à 3 composants en un seul produit, pour une installation plus rapide, un meilleur contrôle énergétique, et une exploitation compatible avec les exigences actuelles du bâtiment performant.
