TA-Sixline : vanne de régulation 6 voies pour change-over par IMI TA

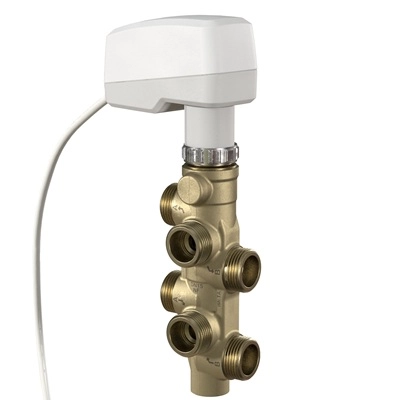

TA-Sixline est une nouvelle vanne linéaire 6 voies compacte, spécialement développée pour les systèmes à 4 tubes nécessitant à la fois le chauffage et le refroidissement (change-over) sur une seule unité terminale, comme les plafonds rayonnants.

Sa conception linéaire offre un contrôle précis et une régulation stable dans toutes les positions. Sa conception linéaire offre un contrôle précis et une régulation stable dans toutes les positions. Utilisez la vanne en combinaison avec le servomoteur TA-Slider 200 afin de garantir une intégration parfaite et une mise en service facile. TA-Sixline couvre des débits de 30 à 560 l/h, ce qui en fait la solution idéale pour une large gamme d'applications de plafonds rayonnants dans le secteur des bâtiments tertiaires.

Principales caractéristiques techniques et performances

• Réglage précis des débits chauds et froids
• Compacte et légère pour une installation aisée dans les espaces restreints
• Aucune sélection complexe, aucun insert Kv, aucune vanne ou servomoteur supplémentaire requis

Bénéfices utilisateur

Efficacité renforcée :

• Une seule vanne au lieu de deux.
• Mise en service rapide et simple pour le chauffage et le refroidissement.
• Aucun insert Kv ni programmation PLC nécessaires.

Optimisation énergétique :

• Consommation minimale de la pompe grâce à une limitation précise du débit.
• Réduction des problèmes de Delta T grâce à une régulation précise du débit.
• Les prises de pression (PT) permettent de vérifier le débit de conception sur siteafin de garantir les performances du système.

Facilité de l’installation :

• Conception compacte et légère pour s’adapter aux espaces très restreints.
• Une seule vanne couvrant une large plage de débits.

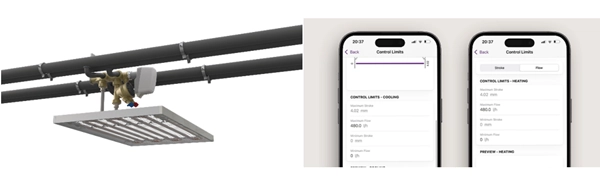

• Un seul servomoteur orientable pour une flexibilité maximale à l’installation.

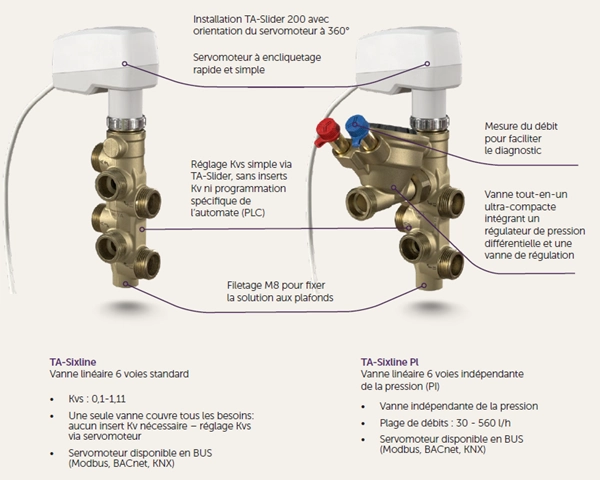

2 versions distinctes pour les systèmes de change-over, chacune avec un nouveau servomoteur linéaire TA-Slider 200 :

- La vanne 6 voies standard TA-Sixline fonctionne essentiellement comme une vanne de régulation conventionnelle, s'ouvrant et se fermant pour contrôler les débits de chauffage ou de refroidissement. Elle utilise la limitation de course pour régler et limiter indépendamment les valeurs Kv pour le chauffage et le refroidissement.

- La TA-Sixline PI est une vanne linéaire 6 voies indépendante de la pression pour une limitation précise du débit (elle intègre des prises de pression PT), le change-over et le contrôle de la température.
