Gestion autonome du risque de condensation des plafonds rafraichissants

Mai 2025

La nouvelle génération de vanne 6 voies indépendante de la pression intègre une fonction de sécurité autonome contre le risque de condensation dans les plafonds rafraichissants. Elle est équipée du débitmètre à ultrasons de 4ème génération.

Vannes 6 voies : les dernières technologies

La fonction NFC (Near Field Communication) permet une mise en service, une configuration et une maintenance rapides, même lorsque le servomoteur n'est pas alimenté en tension.

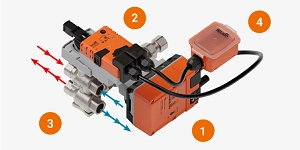

Principe de fonctionnement

Remplace 4 vannes 2 voies

(1) Mesure intégrée du débit
(2) Régulation proportionnelle de 0 à 100%
(3) Vanne de régulation 100% étanche
(4) Capteur de condensation intégré

Sélection et configuration rapides sans avoir besoin de calculer la valeur de Kvs et permet d'anticiper les problèmes liés à la condensation.

2 séquences indépendantes (froid et chaud)

Réglage de 2 débits maxi indépendants pour le refroidissement et le chauffage.
Débits garantis à pleine charge et à charges partielles. Mise en service par smartphone, même sans alimentation électrique.

Détecteur de condensation

Détection de la condensation autonome : les bénéfices

Usuellement, la surveillance de l'apparition de condensation est confiée à l'association d'un détecteur de condensation raccordé à l'automate de régulation. La qualité de la détection, et donc la sécurité de l'installation, est dépendante de la qualité du détecteur de condensation et du bon fonctionnement de l'automate.

Avec la nouvelle génération de vanne 6 voies EPIV, la fonction de sécurité est intégrée à la vanne. En cas d'apparition de condensation sur la tuyauterie, la vanne se ferme automatiquement évitant les dégâts.

Communication

Les vannes 6 voies "EPIV sont nativement communicantes en Modbus et BACnet. Il est possible de les piloter, récupérer des informations (débits, positions) via le bus.
En cas de repartitionnement de l'espace, il est même possible de modifier les consignes de débits à distance, évitant ainsi de complexes modifications hydrauliques.

Elargissement de la plage de débit

La gamme s'enrichit d'un DN25 permettant de gérer des débits jusqu'à 3.5 m3/h.

Trois nouvelles versions pour la gestion de la condensation

Un capteur de condensation est directement raccordé sur la vanne 6 voies pour anticiper et limiter les risques liés à la condensation dans les bureaux.
