Dans un réseau de chauffage ou d’eau glacée, l’air libre tend à s’accumuler aux points hauts et aux points singuliers. Ces poches d’air peuvent perturber l’écoulement, imposer des purges répétées et affecter le fonctionnement des pompes comme celui des organes de régulation. Les travaux d’été constituent donc une période adaptée pour contrôler la purge des installations avant la remise en service du chauffage.

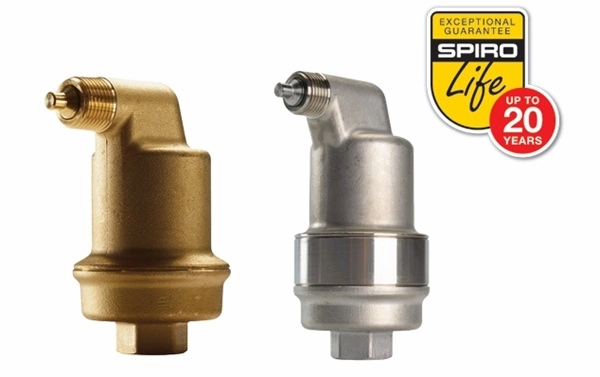

Les purgeurs d’air automatiques SpiroTop sont conçus pour extraire rapidement cet air libre et maintenir les points hauts exempts de poches d’air. Leur conception vise en particulier deux enjeux rencontrés sur le terrain : assurer une fermeture fiable de l’évent et limiter son encrassement. La gamme couvre des conditions de service pouvant atteindre 25 bar et 200 °C selon les versions. Le modèle standard AB050 bénéficie par ailleurs d’une garantie constructeur de 20 ans, contre 5 ans pour les autres modèles de la gamme.
SpiroTop : traiter l’air libre là où il s’accumule
Pourquoi les points hauts nécessitent-ils une purge efficace ?
La présence d’air dans un circuit hydraulique ne se résume pas à une gêne acoustique. L’air et les gaz qui s'accumulent aux points hauts peuvent réduire la section de passage disponible, entraver l’écoulement et, dans certains cas, aller jusqu’à le bloquer. Une évacuation insuffisante peut ainsi conduire à des interventions de purge répétées dès la mise en service.
Le phénomène a également des conséquences hydrauliques : pour compenser une circulation dégradée, les pompes peuvent être davantage sollicitées. Les bulles qui se déplacent dans le réseau sont aussi susceptibles de perturber l’autorité des vannes de régulation. La maîtrise de l’air participe donc au maintien du fonctionnement hydraulique du réseau et à la préservation des équipements.
Il convient cependant de distinguer les différentes fonctions de traitement de l’air. Un purgeur automatique traite principalement l’air libre accumulé localement, notamment aux points hauts. Il ne remplace pas un séparateur d’air chargé d’extraire les microbulles entraînées par le fluide, ni une centrale de dégazage destinée à réduire les gaz dissous dans l’ensemble du réseau.
Où positionner un purgeur automatique ?
L’efficacité dépend directement de son implantation. Le purgeur doit être positionné aux endroits où l’air libre peut naturellement s’accumuler, notamment au point culminant de l’installation et sur les points singuliers du réseau.
Pour les installateurs, l’intervention estivale permet notamment de vérifier :
- le positionnement des purgeurs aux points hauts et points singuliers, leur accessibilité et leur état avant remplissage ou remise en chauffe ;
- l'absence de raccordement restrictif susceptible de retenir les bulles, ainsi que l'adéquation de la version installée avec la pression, la température et la nature du circuit.
SpiroTop : une conception pensée contre l’encrassement
Une garde d’air d’au moins 40 mm
Un des points techniques caractéristiques du SpiroTop réside dans la distance séparant l’évent de la nappe d’eau. Cette garde d’air est d’au moins 40 mm. Elle limite le contact de l’évent avec les contaminants transportés par le fluide et réduit ainsi le risque d’encrassement, identifié dans la documentation comme une cause majeure de fuite des purgeurs.
Le mécanisme est parallèlement conçu pour que l’évent se referme rapidement et complètement. Le flotteur pilote ainsi l'ouverture lorsque de l'air s'accumule dans le corps puis la fermeture lorsque le niveau d'eau remonte. Cette architecture permet au purgeur d’assurer son rôle automatiquement, sans multiplier les interventions manuelles.
Pourquoi le raccord 1/2" est-il important ?
Le raccordement constitue un autre point à surveiller lors de la conception ou de la rénovation. Le SpiroTop dispose d’un raccord femelle G1/2". La documentation déconseille les diamètres inférieurs : une section trop réduite peut favoriser le coincement de bulles et empêcher celles-ci d’atteindre correctement le mécanisme de purge.
La base large participe également à la limitation de l'effet d'aspiration et des à-coups. Il ne s’agit donc pas uniquement d’une caractéristique dimensionnelle : conserver une section de raccordement adaptée contribue directement au fonctionnement du purgeur.
SpiroTop : jusqu’à 25 bar et 200 °C selon les versions
Une gamme pour chauffage, eau glacée et applications exigeantes
La gamme ne se limite pas au modèle laiton destiné aux réseaux CVC courants. Les différentes constructions et différents flotteurs permettent d'adapter le purgeur aux contraintes du réseau. Les versions les plus exigeantes atteignent 25 bar de pression de service et 200 °C de température maximale.
- SpiroTop laiton : AB050 jusqu’à 10 bar / 110 °C ; AB050/030 jusqu’à 16 bar / 110 °C ; AB050/025 jusqu’à 25 bar / 150 °C ; une variante avec flotteur AISI 316 atteint 10 bar / 180 °C.
- SpiroTop inox et Solar : versions inox jusqu’à 10 bar / 180 °C ou 25 bar / 200 °C selon le modèle ; versions Solar en laiton jusqu’à 10 bar / 180 °C, dont une variante AutoClose.
La version inox AB050/R004 constitue ainsi la déclinaison la plus adaptée aux environnements associant haute température et haute pression, avec une plage de fonctionnement allant jusqu’à 25 bar et 200 °C.
SpiroTop : 20 ans de garantie sur le modèle standard
Un indicateur de durabilité à intégrer dans la prescription
La durée de garantie constitue un élément notable pour un composant dont la fonction repose sur un mécanisme automatique exposé durablement au fluide du réseau. Le SpiroTop AB050, modèle standard et best-seller de la gamme, bénéficie d’une garantie constructeur de 20 ans. Les autres modèles SpiroTop présentés dans la documentation sont garantis 5 ans.
Cette durée doit être mise en perspective avec les choix constructifs du produit : corps robuste, siège de vanne prévu pour une longue durée de service, flotteur résistant et garde d’air d’au moins 40 mm destinée à protéger l’évent de l’encrassement.
Pour la prescription comme pour le remplacement d’un purgeur existant, plusieurs paramètres doivent donc être considérés conjointement : pression maximale, température du fluide, matériau du corps, nature du flotteur, application et conditions d’implantation. La seule présence d’un purgeur au point haut ne suffit pas si sa plage de fonctionnement ou son raccordement ne correspond pas aux contraintes réelles du réseau.
