L'hybridation associant une pompe à chaleur (PAC) et une chaudière s'impose comme une solution performante pour réduire l'empreinte carbone des bâtiments tout en garantissant la continuité de service et la maîtrise des coûts. Toutefois, les performances d'une installation reposent avant tout sur le choix du schéma hydraulique, le positionnement des générateurs et la stratégie de régulation. Pour accompagner les bureaux d'études, les installateurs et les exploitants, l'Association ICO met à disposition une schémathèque technique complétée par une analyse fonctionnelle détaillée, afin de faciliter la conception, la réalisation et l'exploitation des installations hybrides.
Les schémas d'hybridation : adapter l'architecture aux objectifs énergétiques

Le choix du schéma hydraulique constitue une étape déterminante dans la conception d'une installation hybride. Selon les objectifs recherchés, le positionnement de la pompe à chaleur peut être optimisé pour privilégier la décarbonation, améliorer les performances énergétiques annuelles ou encore limiter les coûts d'investissement et d'exploitation. L'objectif est d'exploiter chaque générateur dans sa plage de fonctionnement la plus favorable afin d'obtenir le meilleur compromis entre rendement, flexibilité et coût global.
Trois approches pour répondre aux besoins des projets
Les schémas proposés couvrent l'ensemble des configurations rencontrées en bâtiment :
- L'hybridation totale, avec une PAC installée en amont de la chaudière sur le retour général, favorise un taux de couverture élevé de la pompe à chaleur et maximise la décarbonation.
- L'hybridation partielle positionne la PAC sur certains réseaux secondaires seulement, tandis que la chaudière assure le complément de puissance et les autres réseaux. Cette solution constitue un équilibre entre performances et investissement.
- L'hybridation mono-circuit implante la PAC sur un unique réseau secondaire afin de bénéficier du débit le plus élevé possible. Cette configuration privilégie le COP annuel moyen et limite les coûts d'installation.
Les schémas sont également organisés selon les services assurés par l'installation :
- Simple Service (SS) : chauffage uniquement ;

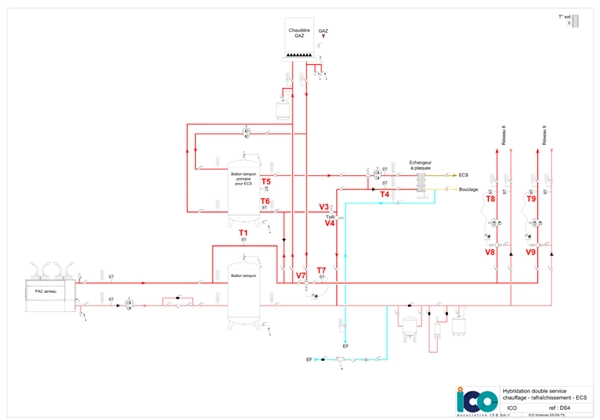

- Double Service (DS) : chauffage et eau chaude sanitaire ;
- Triple Service (TS) : chauffage, rafraîchissement et eau chaude sanitaire.
Pour les schémas SS et DS, la pompe à chaleur est généralement dimensionnée entre 15 et 40 % des besoins de chauffage selon les objectifs du projet, tandis que la chaudière couvre 100 % des besoins de chauffage ou la puissance nécessaire à la production d'eau chaude sanitaire si celle-ci est supérieure. Pour les schémas Triple Service, la PAC est dimensionnée sur les besoins de rafraîchissement afin d'assurer un fonctionnement performant toute l'année.
Les schémas d'hybridation : une analyse fonctionnelle au service de la performance
Au-delà du schéma hydraulique, chaque configuration est accompagnée d'une analyse fonctionnelle détaillée. Ce document décrit les séquences de fonctionnement, les priorités entre la PAC et la chaudière ainsi que les principes de régulation, afin de sécuriser toutes les étapes du projet, depuis la conception jusqu'à l'exploitation. Cette approche permet d'harmoniser les pratiques entre bureaux d'études, entreprises d'installation et exploitants tout en limitant les risques de dysfonctionnement.
Des recommandations techniques fondées sur le retour d'expérience
Les schémas intègrent plusieurs préconisations destinées à préserver les performances énergétiques des installations.
- Les ballons tampons sont proposés en trois piquages afin de limiter les phénomènes de brassage et de conserver la température de départ produite par la PAC jusqu'aux réseaux secondaires.
- Les schémas restent adaptables à des ballons quatre piquages ainsi qu'à différentes architectures comprenant un ou plusieurs réseaux secondaires, plusieurs pompes à chaleur ou des générateurs complémentaires.
Les retours d'expérience montrent qu'un ballon quatre piquages peut entraîner jusqu'à 2 °C de perte de température, un impact particulièrement sensible en mode rafraîchissement où le ΔT aller-retour est généralement limité à 5 °C. Les schémas prennent également en compte les différents types de chaudières (avec contraintes de débit et de température, avec contrainte de débit seule ou sans contrainte), afin de garantir la compatibilité avec les équipements retenus et d'assurer un fonctionnement fiable de l'installation.
