Vers une PAC centralisée performante
Ce document de référence publié en janvier 2026, dans le cadre du programme PROFEEL, propose une analyse structurée des raccordements hydrauliques des PAC centralisées en logement collectif et bâtiments tertiaires. Pensé pour les prescripteurs, maîtres d'œuvre, exploitants et installateurs, il fournit des schémas robustes, éprouvés, optimisés pour la performance énergétique et la fiabilité d’exploitation.
L'objectif : garantir un fonctionnement optimal des PAC (air/eau ou eau/eau), en rénovation ou en neuf, avec ou sans production d’ECS, en évitant les cycles courts, les pertes de performance liées aux retours trop chauds, et en maîtrisant les débits.
Intégration hydraulique des PAC centralisées
Le document détaille les règles de conception fondamentales permettant de tirer le meilleur des pompes à chaleur dans des systèmes collectifs :
- L'inertie minimale à garantir pour éviter le cyclage du compresseur (volume tampon ou hydraulique selon le cas).
- La maîtrise des débits, nécessaire en raison de l’écart de température restreint (ΔT ≈ 5K) entre le départ et le retour PAC.
- La nécessité de découpler production et distribution via des ballons ou bouteilles de découplage, assurant un débit constant côté PAC.
Adaptation aux réseaux existants
L’analyse approfondie met en évidence les conditions de faisabilité dans le cas de rénovation : nature des réseaux de chauffage (régulés, non régulés), température de départ, puissance ECS, etc.
- Les réseaux régulés permettent une meilleure compatibilité avec les PAC à température de départ glissante.
- Le pilotage différencié ECS / chauffage évite un surdimensionnement de la PAC.
- Le raccordement partiel à la PAC de certains réseaux (ex. circuits à température modérée) optimise les performances sans imposer de remplacement total.
Trois typologies de raccordement standards
Les fiches schéma-types proposées dans le guide s’organisent ainsi :

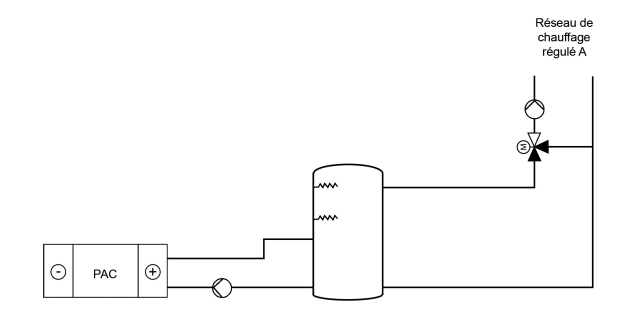

1. PAC 100% électrique – Schéma A
PAC + appoint électrique en réseau de chauffage régulé. L’appoint est intégré dans un volume hydraulique ou tampon.
- Découplage hydraulique obligatoire
- Schéma adapté aux puissances faibles ou modulables

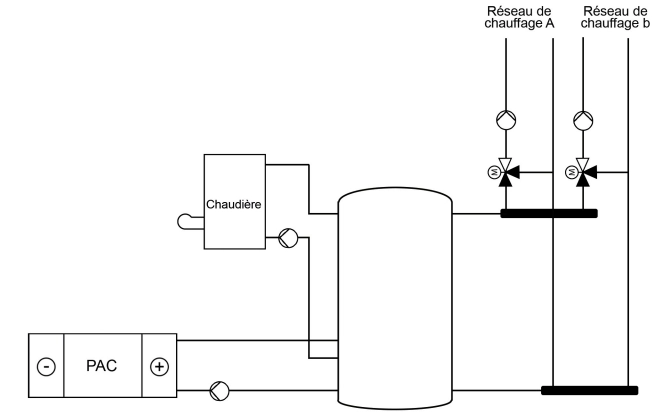

2. Hybridation totale – Schéma B
PAC en relève de chaudière, raccordée en préchauffage des retours.
- Solution flexible pour rénovation sans remplacement complet
- Régulation avancée à privilégier (automate unique PAC/chaudière)

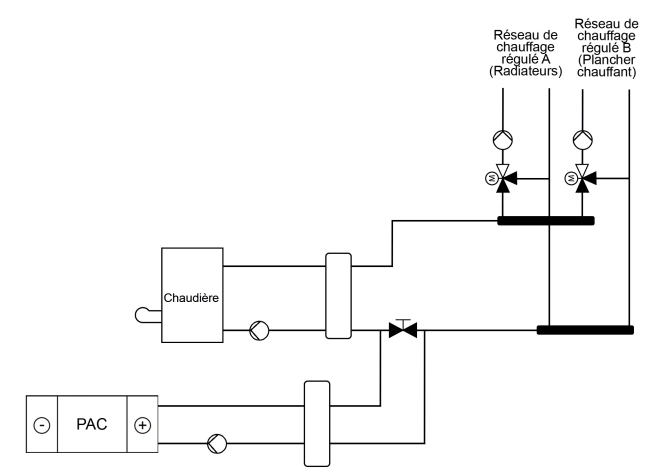

3. Hybridation partielle – Schéma C
La PAC alimente les circuits basse température ; la chaudière conserve les réseaux à température constante (CTA, ECS).
- Optimisation de la performance PAC
- Bilan global énergétique partiellement amélioré
