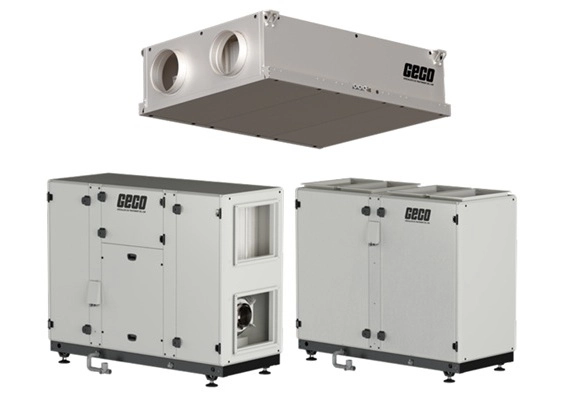

Les centrales de traitement d’air double flux GPH, GPV et GPV-TOP de GECO couvrent une plage de débits de 750 à 6 500 m³/h. Les trois gammes reposent sur un même principe de récupération de chaleur par échangeur à plaques, avec ventilateurs EC, filtration de l’air neuf et de l’air extrait et régulation intégrée. Leur différenciation tient principalement à leur architecture, permettant d’adapter l’installation aux contraintes d’espace et de raccordement des bâtiments.
Trois architectures de CTA pour répondre aux contraintes d’installation
La gamme permet de choisir l’orientation de la centrale et celle des raccordements aérauliques en fonction du local technique ou de l’espace disponible. La GPH adopte une implantation horizontale avec connexions latérales, tandis que les GPV et GPV-TOP sont installées verticalement. La GPV conserve des connexions horizontales et la GPV-TOP reporte les quatre raccordements sur sa partie supérieure.
- GPH : 750 à 2 500 m³/h, cinq tailles et seulement 380 à 500 mm de hauteur, avec configuration droite ou gauche.
- GPV : 800 à 6 500 m³/h, cinq tailles et raccordements latéraux.
- GPV-TOP : 800 à 6 400 m³/h, cinq tailles et raccordements verticaux par le dessus.
Une conception à intégrer dès le dimensionnement
L’accessibilité reste un point essentiel pour la prescription. Sur la GPH, les composants sont accessibles par le panneau inférieur et nécessitent un dégagement de maintenance de 621 à 744 mm selon la taille. Pour les versions verticales, GECO indique un espace libre de 800 à 900 mm pour la GPV et de 900 à 1 000 mm pour la GPV-TOP. Ces valeurs sont à considérer dès la conception pour conserver l’accès aux filtres, ventilateurs et autres composants.
Récupération de chaleur et pilotage adaptés aux besoins du bâtiment
La récupération repose sur un échangeur double flux à plaques d’aluminium associé à des ventilateurs EC à entraînement direct. La GPH présente une efficacité supérieure à 75 % selon EN 308, tandis que les valeurs indiquées pour les GPV et GPV-TOP se situent, selon les modèles, entre 78,3 et 79,4 %.
La qualité de l’air est traitée en parallèle avec une filtration conforme à l’ISO 16890 : ePM1 ≥ 50 % (F7) sur l’air insufflé et ePM10 ≥ 50 % (M5) sur l’air extrait.
- moteurs EC à commutation électronique et entraînement direct ;
- suivi de l’état des filtres et programmation hebdomadaire ;
- communication Modbus RTU ;
- régulation à débit ou pression constante disponible selon configuration ;
- contrôle du CO₂ et de l’humidité proposé en option.
Du double flux au traitement thermique de l’air
La régulation peut également piloter différents équipements de chauffage ou de refroidissement. Des batteries électriques de préchauffage ou de post-chauffage sont proposées, ainsi que des batteries à eau chaude, à eau froide ou à détente directe. Cette modularité permet d’adapter le traitement de l’air au schéma CVC retenu, sans modifier le principe de récupération double flux de la centrale.
